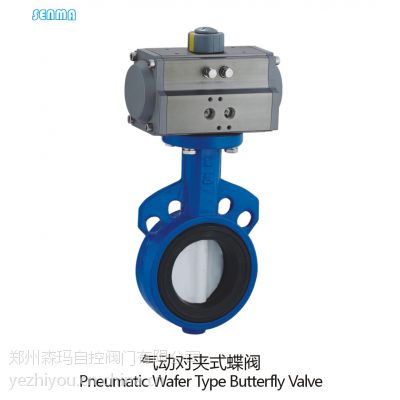

| 加工定制：否 | 品牌：SENMA | 型号：气动对夹式软密封调节蝶阀 |
| 材质：铸钢 | 连接形式：对夹 | 公称通径：DNmm |
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 |
| 流动方向：单向 | 驱动方式：气动 | 零部件及配件：阀体 |
| 形态：蝶式 | 类型(通道位置)：二通式 | 标准：国标 |
| 密封形式：软密封型 | 规格：DN | 产地：上海 |
气动调节蝶阀是由气动执行机构及金属密封(或软密封)蝶阀阀体组成，外配气动阀门定位器，输入控制信号(4-20mADC或1-5VDC)气源即可控制运转，结构简单紧凑，加工方便，易制成大口径，具有自清洗作用，阻力系数小，流通能力大。气动调节蝶阀适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达零泄露），高温高压工况可选用三偏心硬密封阀体，因此气动调节蝶阀被广泛地应用到介质温度≤80℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。气动调节蝶阀是调节流量和截断流体的装置。
1、本阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、阀体采用不锈钢弹性金属硬密封结构，无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、蝶阀的三维偏心距，经过严格的计算，密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、阀体耐高温、耐低温、耐腐蚀性。
阀体形式 | 直通铸造蝶阀 |
公称通径 | DN50～600mm |
公称压力 | PN1.0、1.6、2.5MPa |
法兰标准 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
连接形式 | 法兰式、对夹式、焊接式 |
阀盖形式 | 一体式 |
压盖型式 | 压盖压紧式 |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
阀板形式 | 垂直板式(蝶形) |
流量特性 | 近似等***比 |
执行器型号 | GT系列、SR系列、AT系列、AW系列单双作用气动执行器 |
供气压力 | 400～700KPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30～+70℃ |
作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
注：如需详细执行器参数，请进入气动执行器页面进行查阅。
1 | 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M | ||
2 | 下轴套 | 铜合金、304、316 | ||
3 | 阀体 | HT200、WCB、CF3、CF3M、CF8、CF8M | ||
4 | 密封圈 | NBR丁晴橡胶、PTFE、PPL、304、316 | ||
5 | 压板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M | ||
6 | 固定销 | 25、35、45 | ||
7、8 | 上、下阀轴 | 2Cr13、304、316、316L | ||
9 | 上轴套 | 铜合金、304、316 | ||
10 | 填料 | 聚四氟乙烯/柔性石墨 | ||
11、12 | 填料压盖组件 | HT200、WCB、CF3、CF3M、CF8、CF8M |
回差 | 带定位器：小于全行程的2% |
基本误差 | 带定位器：小于全行程的±2% |
泄露量l/h | 符合ANSI B16.104 IV级标准 |
可调范围R | 50：1 |
公称通径 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 108 | 112 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 | 222 | 229 | 267 |
L1 | 43 | 46 | 49 | 56 | 64 | 70 | 71 | 76 | 83 | 92 | 102 | 113 | 127 | 154 |
H | 112 | 115 | 120 | 140 | 170 | 180 | 210 | 240 | 290 | 320 | 350 | 380 | 410 | 470 |
n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 |
H1 | 根据所配执行机构而定 | |||||||||||||
A、A1 | 根据阀门所需力矩而定，配置执行器型号不同，外形尺寸也不相同 | |||||||||||||
D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 |
D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 |
注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取数据。
