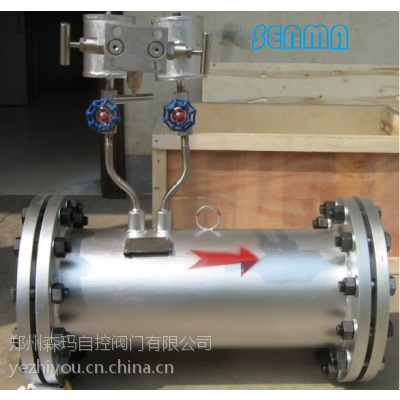

V锥形流量计概述

SP-LVZ系列V锥形流量计它利用V锥体在流场中产生的节流效应，通过检测上下游压差来测量流量。与普通节流件相比，它改变了节流布局，从中心孔节流改为环状节流。实践使用证明，流量计与其他流量仪表相比，具有长期精度高、稳定性好，受安装条件局限小、耐磨损、测量范围宽、压损小、适合赃污介质等优点。而且V锥体本身作为流场的整流器而成为一种具有独特性能的优异的新型流量计。由V锥传感器和差压变送器组合而成的流量计，可***测量宽雷诺数(8×103≤Re≤5×107)范围内各种介质的流量。

V锥形流量计是以一个同轴安装在测量管内的尖圆锥体为节流件的新型差压式流量测量装置，它是一种基于文丘里管测量原理，并集***文丘里管、环形孔板和耐磨孔板优点于一体的新型节流装置。

V锥形流量计详细介绍

        由于流量计采用特殊的结构形式，它具有以下特点：
        1、上、下游直管段要求较短：上游直管段长度为0-3d，下游直管段长度为0-1d。
        2、***度：±0.5%；重复性是0.1%；量程比达到15：1。
        3、耐脏污、压损小。
        4、具有流动调整和对流体的混合作用。
        5、安装方便，是进行技术改造的理想的流量计；
        6、免维护或维护工作量很小。

        V锥形流量计主要技术参数
        ·精度等级：0.5级(差压流量变送器精度应高于0.2级，含0.2级),(β：0.45～0.85，当β<0.55<>，量 程比4∶1时，精度等级：≤0.30)
        ·重复性：0.1%
        ·工作压力：0～40MPa(有多个压力等级可供选择)
        ·工作温度：-40～850°C
        ·环境温度：-40～65°C、
        ·安装直管段要求：前0-3D直管道，后0-1D直管段
        ·量程比宽：通常为10∶1，选择合适的参数可达到50∶1
        ·压损小：同样的β值，压损是孔板1/3～1/5
        ·口径从DN25～DN2000

V锥形流量计订货须知：
订货时请详细提供以下数据：
（1）被测介质
（2）、常用、最小流量。
（3）工作压力、工作温度 、压力、温度
（4）介质密度、粘度
（5）管道材质、内径、外径
（6）现场管道敷设情况和局部阻力件形式。
