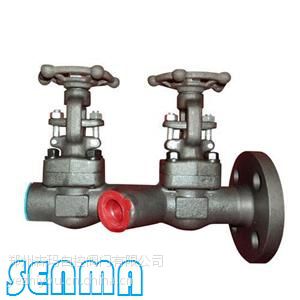

SENMA双联锻钢闸阀Z461Y-64

厂家直销双联锻钢闸阀Z461Y-64

价格 订货量

￥360.00

1 - 4
￥355.00

5 - 9
￥350.00 价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~

≥10

: 叶先生
邮箱已验证

手机已验证

微信已验证; 𐃖𐃗𐃘 𐃗𐃘𐃙𐃙 𐃚𐃘𐃛𐃛 𐃙𐃗𐃛𐃖𐃜𐃝𐃛𐃞𐃗𐃖𐃟𐃙𐃙

微信在线

发货地：河南郑州
发货期限：3天内发货
供货总量： 1000个

在线联系获取最低报价

叶先生 扫一扫，微信联系

业务经理 173450841复制

技术部经理 389925679复制

郑州森玛自控阀门有限公司 VIP会员第5年

资质核验已核验企业营业执照
真实性核验借助银行进行对公账号验证或进行法人人脸识别核验企业真实身份

联系人： 叶先生
邮箱已验证

手机已验证

微信已验证
手机：𐃖𐃗𐃘 𐃗𐃘𐃙𐃙 𐃚𐃘𐃛𐃛
微信： 微信交谈
扫一扫微信联系
所在地区：河南郑州
主营产品：气动蝶阀,气动球阀,电动蝶阀,电动调节阀

获取最低报价在线联系

产品分类

查看全部分类 >>

联系方式

联系人：

叶先生
职位：

经理
电话：

𐃙𐃗𐃛𐃖𐃜𐃝𐃛𐃞𐃗𐃖𐃟𐃙𐃙
手机：

𐃖𐃗𐃘𐃗𐃘𐃙𐃙𐃚𐃘𐃛𐃛
地址：

河南郑州二七区铭功路148号

详细信息

获取最低报价

联系商家

叶先生 扫一扫，微信联系

业务经理 173450841复制

技术部经理 389925679复制

微信在线

品牌：SENMA	型号：Z461Y-64	连接形式：焊接
主体材料：铸钢	公称通径：DNmm	3C阀门类别：工业
适用介质：水	密封形式：软密封型	标准：GB
外形：中型	流动方向：单向	驱动方式：手动
零部件及配件：配件	用途：截止	压力环境：常压
工作温度：常温	类型(通道位置)：二通式	规格：DN
产地：上海

双联锻钢闸阀Z461Y-64简介：

一、双联锻钢闸阀Z461Y-64有三种阀盖设计形式.种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.***种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.。

二、双联锻钢闸阀Z461Y-64闸阀结构特点：

Z461Y不锈钢锻造闸阀结构设计与制造符合API602和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25. 采用以下结构全径或缩径明杆支架式（OS&Y）自定心压板压套式螺栓连接的设计与制造符合API602和ASME B16.34.

三、Z461Y锻钢F304闸阀性能范围

型号 Type	公称压力 Nominal pressure	试验压力Test pressure			工作温度（℃） Working Temperature	适用介质 Suitable Medium
		强度（水）Mpa	密封（水）空气（Mpa）	低压密封（空气）Mpa
Z41W-16P（R）	1.6	2.4	1.8	0.6	≤200	NITRIC ACID
						硝酸类
Z41W-25P（R）	2.5	3.8	2.8	0.6	≤200	ACETIC ACID
						醋酸类
Z40W-40P（R）	4.0	6.0	4.4	0.6	≤200	NITRIC ACID
						硝酸类
Z541W-64P（R）	6.4	9.6	7.0	0.6	≤200	ACETIC ACID
						醋酸类

四、Z461Y锻钢F304闸阀主要材料

零件名称 Part name	材料Material
	Z461Y-16i/25i/40i	Z41W-16P/25P/40P	Z41W-16R/25P/40R
阀体、阀盖 Body donnet	铬镍钢 Ci Ni STEEL	铬镍钛钢 Ci Ni Ti	铬镍钼钛钢 Ci Ni Mo Ti Steel
阀板 Wedge gate	合金钢+硬质合金
阀杆 Stem	合金钢 ALLoy steel
阀杆螺母 Stem	铝铁青铜Al bronze
手轮 Hand wheel	灰铸铁、可铸锻铁Castirom forageable casriron

五、Z461Y锻钢F304闸阀的主要连接尺寸和外形尺寸

型号 Type	公称通径 DN	尺寸（mm）
型号 Type	公称通径 DN	L	D	D1	D2	H	b-f	Z-Φd	Do
Z641W-16P（R）	15	130	95	65	45	170	16-2	4-14	120
	20	150	105	75	55	190	16-2	4-14	140
	25	160	115	85	65	205	16-2	4-14	160
	32	180	135	100	78	270	18-2	4-18	180
	4	200	145	110	85	310	18-3	4-18	200
	50	250	160	125	100	358	18-3	4-18	240
	65	265	180	145	120	373	18-3	4-18	240
	80	280	195	160	135	435	20-3	8-18	280
	100	300	215	180	155	500	20-3	8-18	300
	125	325	245	210	185	614	22-3	8-18	320
	150	350	280	240	210	674	24-3	8-23	360
	200	400	335	295	265	818	26-3	12-23	400
	250	450	405	355	320	969	30-3	12-25	450
	300	500	460	410	375	1145	30-4	12-25	560

型号 Type	公称通径DN	尺寸（mm）
型号 Type	公称通径DN	L	D	D1	D2	H	b-f	Z-Φd	Do
Z461W-25P（R）	15	130	95	65	45	170	16-2	4-14	120
	20	150	105	75	55	190	16-2	4-14	140
	25	160	115	85	65	205	16-2	4-14	160
	32	180	135	100	78	270	18-2	4-18	180
	40	200	145	110	85	310	18-3	4-18	200
	50	250	160	125	100	358	20-3	4-18	240
	65	285	180	145	120	373	22-3	8-18	240
	80	280	195	160	135	435	22-3	8-18	280
	100	300	230	190	160	500	24-3	8-23	320
	125	325	270	220	188	614	28-3	8-25	360
	150	350	300	250	218	674	30-3	8-25	400
	200	400	360	310	278	818	34-3	12-25	400
	250	450	425	370	332	969	36-3	12-30	450
	300	500	485	430	390	1145	40-4	16-30

郑州森玛气动阀门有限公司是一家拥有气动执行器配套以下阀门品种：
闸阀，球阀，截止阀，止回阀，蝶阀，隔膜阀，旋塞阀，减压阀，安全阀，柱塞阀，调节阀，水利阀，疏水阀，盲板阀。
材质包括：塑料，铸铁，铸钢，铸铜，不锈钢，双相钢，铬钼钢，铬钼钒钢等
连接方式分为：内螺纹连接，外螺纹连接，对焊连接，承插焊连接，法兰连接，对夹连接
传动方式有：手动，气动，液动，电动

压力范围：0.6mpa-60mpa（150LB-2500LB）
设计技术标准分为国标，美标，日标，德标及非标标准。

——承诺是金，实干兴邦；森玛阀门，经久耐用——
